5G測試需求掀換機潮　新一代RF/基頻VST迎戰

隨著4G過渡至5G的腳步加快，2017年已邁入測試驗證階段；面對下世代行動通訊帶來的RF與基頻挑戰，預計將再掀一波測試儀器換機潮…


5G NR標準(非獨立版本)可望於年底陸續底定，相關業者已迫不及待地展開測試與部署，但面對5G帶來更複雜的射頻(RF)測試需求與挑戰，預計將在研發、實驗室與產線端掀起一波測試儀器的換機潮。


國家儀器(NI)日前宣佈推出第二代向量訊號收發儀(VST)的基頻版本，支援高達1GHz的I/Q解調頻寬，可搭配RF版VST模組，協助業者克服5G最棘手的RF前端模組與收發器測試等挑戰。


美商國家儀器資深產品經理Raajit Lall指出，5G行動通訊大幅提高頻寬至1GHz，同時導入毫米波(mmWave)頻段，加上新的調變技術與演算法，以及各種新的無線標準與規格不斷推陳出新，使其變得越來越複雜，同時也挑戰著半導體設計與整合的能力。另一方面，傳統測試儀器也無法因應5G複雜且嚴格的測試需求，無論是產線端或實驗室都在尋找新的測試設備，從而帶動測試市場的換機需求。


為此，NI的平台策略是針對實驗室與量產測試提供一款支援多種無線標準的RF單機解決方案。繼去年發表最新一代VST——PXIe-5840後，NI最新的基頻版VST——PXIe-5820同樣採用雙槽的PXI模組，以及支援高達1GHz頻寬，可用於產生與分析5G訊號，為802.11ax等各種無線標準提供收發器、RF前端模組與功率放大器(PA)的測試。


Raajit Lall介紹，「基頻VST可搭配RF VST實現準確度達次奈秒級的密切同步處理，並透過數位預失真與封包追蹤技術，為無線晶片組執行完整的RF與基頻I/Q測試。將PXIe-5820連接至基頻或IQ，PXIe-5840連至RF，就能以高達1GHz的輸入與輸出實現IQ、RF收發器以及前端模組的測試與分析。針對PA等RF前端測試，PXIe-5820可為PA模組產生高頻寬封包，並由PXIe-5840執行PA的效能測試。」

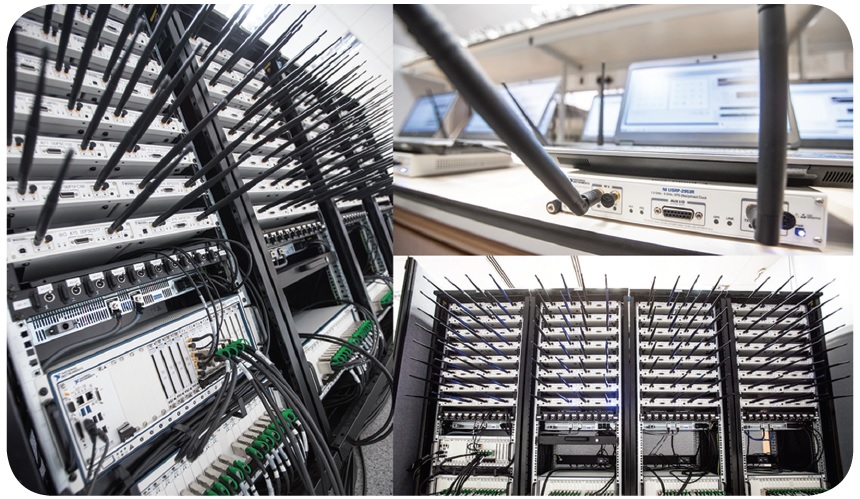

值此業界推動固定無線接取(FWA)作為連接手機的最後一哩路，而晶片業者卻苦於手機IC中整合MIMO和波束成形(beamforming)的難度時，完整的RF/基頻VST方案可望發揮最佳效用。Raajit Lall解釋，「針對諸如此類必須同時為毫米波和基頻整合64支天線陣列的小型晶片設計，無法再堆疊多個傳統箱型儀器來滿足多通道的要求，而NI PXIe-5820可提供1GHz 5G NR所需的IO，並搭配PXIe-5840與升/降頻器實現MIMO與毫米波測試，從而克服波束成形與相位同步測試帶來的挑戰。」


為了搭配VST硬體，NI並開發出波形產生軟體Waveform Creator，透過GUI為LTE-A/Pro等最新無線技術快速產生多種戴波聚合(CA)訊號或802.11ax，訊號回放次數也不受授權限制。此外，在接收端的分析上，PXIe-5820還可搭配NIRFmx測量軟體與NI-CLK專利技術使用。RFmx有助於迅速偵測多標準的除錯，提供最佳動態範圍測試；NI T-CLK則可精準同步RF封包追蹤與基頻硬體量測，同時分析5個LTE訊號，實現高達256QAM的解調訊號以及-50db的最佳EVM效能與測試速度。


Raajit Lall並強調，NI持續打造尺寸最小的VST模組，以僅4個PXI機箱的佔位空間提供目前最佳的EVM與傳輸效能。「PXIe-5820/5840的外形精巧，可在一個18槽的機箱中安裝高達8個不同配置的RF或基頻VST，為嵌入式MIMO系統實現高達1GHz頻寬，或為LTE、5G或Wi-Fi應用配置不同的RF/基頻VST組合。」模組化的設計還可讓現有的窄頻VST客戶直接進行升級，而不必改變整個系統。


一旦3GPP在今年底通過非獨立式5G NR，接著並納入毫米波頻段，Raajit Lall強調「NI已為此做好準備，為客戶設備提供的1GHz技術也已就緒，並可在接下來延伸應用於毫米波測試。」

2017年9月22日 Susan Hong
